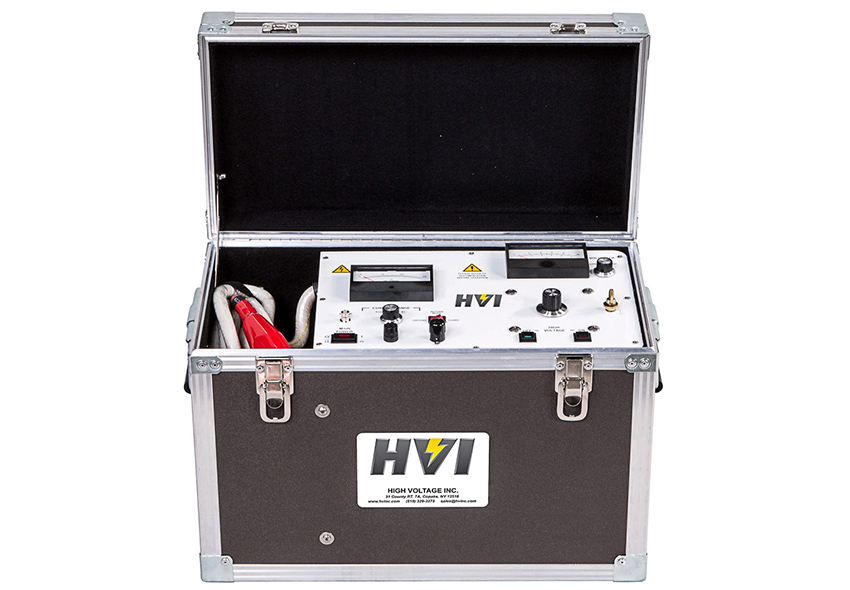

PFT-303CM(F)


PFT řada 50 Hz střídavých VN zkušebních zařízení jsou snadno přenosné jednotky ideálně použitelné pro nespočetné množství nejrůznějších střídavých izolačních zkoušek a měření, přímo v terénu, opravnách, dílnách, zkušebnách, vývojových pracovištích i laboratořích.Jsou určené ke zkoušení VN elektrických zařízení, jako např. transformátorů, motorů, vakuových nádob a přerušovačů, vypínačů, vakuových vypínačů poháněných motorem, automatických odpojovačů, průchodek, pojistek a bleskojistek.Zařízení pracují se vstupním napájením 230 V, 50 Hz (verze F) a obsahují kompenzaci jalové složky, která umožňuje testovat zkušební zátěže 3kVA vstupním příkonem pouze 1 kVA. Tradičně dodávaná CM verze obsahuje k několika rozsahovému kilo-voltmetru miliampérmetr pro měření průsakového proudu zkoušenou zátěží. K CMF standardním jednotkám je možné objednat propalovací obvod zajišťující nevypnutí VN obvodu po průrazu a kompenzační elektronický obvod jalové složky průsakového proudu zátěží umožňující odečítat čistě odporovou složku proudu zátěží a tak sledovat trend stárnutí a poškození zkoušené izolace.Popis PFT řady
Řadu tvoří celkem čtyři modely:
0 - 10 kV stř. - model PFT-103CMF
0 - 30 kV stř. - model PFT-303CMF
0 - 50 kV stř. - model PFT-503CMF
0 - 100 kV stř.-model PFT-1003CMF

Jednotlivé přenosné zkušební zařízení z řady PFT (CMF verze) jsou na výstupu v celém rozsahu regulovatelné a snadno použitelné až do výstupních zatížení 3 kVA. Každý model tvoří dvou rozsahový kilovoltmetr, vnější bezpečnostní obvod, nulový bezpečnostní spínač, výstupní miliampérmetr, VN vypínač, výstupní regulaci, kompenzační tlumivky, VN zapnuto/vypnuto tlačítka, tlačítko vstupního napájení, vstupní pojistku, VN přetěžovací jistič, dodatečně propalovací obvod a obvod nulující imaginární složku výstupního proudu.PFT zařízení jsou také vhodné např. ke zkoušení střídavým přiloženým napětím motorů (viz. obr.výše), gumových ochranných prostředků, elektrických součástí, vypínačů a poruchových přerušovačů.
